石籠網箱，顧名思義就是裝石頭的箱子。北方稱為石籠網箱，南方成為格賓網箱，或者格賓籠。

  石籠網箱就是用低碳鋼絲或者低碳鋼絲外覆塑，然后用機器編織擰花而成的六角的網狀結構的物體。

  技術標準行業規范：歐洲標準 EN10223-3；

  網孔允許公差為（+16%－4%）；絲徑公差（±0.05mm,0.06mm，0.07mm,0.08mm);

  長度、寬度、高度允許誤差±5%.

  網絲、邊絲、綁絲 抗拉強度均為350-550 Mpa/㎡，

  延伸率均為編織前不低于12%，編織后不低于7%

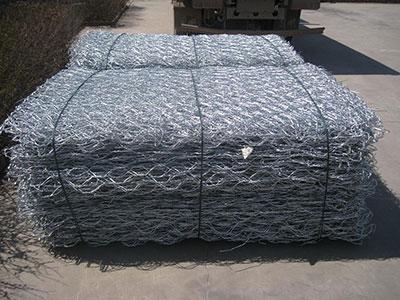

  生產工藝：原材料——原材料質檢——打簧——機器編織——裁剪——彎邊——打包——成品——入庫（出廠）中間

的每個環節都有質檢人員檢測。

 一、 石籠網材質可選：

   1、電鍍鋅絲（鋅含量為幾克/平米）；

   2、普通熱鍍鋅絲（鋅含量30-50克/平米）；

   3、熱鍍高鋅絲（鋅含量200克/平米---520克/平米）；

   4、5%/10% 鋁鋅合金鋼絲；

 二、 覆塑石籠網材質可選擇：

    1、電鍍鋅絲（鋅含量為幾克/平米） 外包PVC/PE   墨綠色、草綠色、深灰色、淺灰色（常見顏色，特殊顏色可定

做）

    2、普通熱鍍鋅絲（鋅含量30-50克/平米） 外包PVC/PE   墨綠色、草綠色、深灰色、淺灰色（常見顏色，特殊顏色

可定做）

    3、熱鍍高鋅絲（鋅含量200克/平米---520克/平米）外包PVC/PE   墨綠色、草綠色、深灰色、淺灰色（常見顏色，

特殊顏色可定做）

    4、5%/10% 鋁鋅合金鋼絲外包PVC/PE   墨綠色、草綠色、深灰色、淺灰色（常見顏色，特殊顏色可定做）

三、 根據網孔不同選用的絲徑常規的如下：

 邊絲絲徑通常比網絲絲徑粗0.5mm  0.7mm, 邊絲直徑不超過4.0mm;綁絲絲徑通常為2.2mm,2.0mm，2.2/3.2mm，

2.0/3.0mm;

 網孔為 6x8cm : 網絲絲徑可以選擇：2.0mm；2.2m； 2.0/3.0mm；2.2/3.2mm； 邊絲絲徑通常為：2.7mm.2.7/3.7mm

 網孔為8x10cm : 網絲絲徑可以選擇：2.2mm,2.5mm,2.7mm ;2.2/3.2mm,2.5/3.5mm,2.7/3.7mm

 網孔為10x12cm ：網絲絲徑可以選擇：2.5mm.2.7mm.3.0mm

 網孔為12x15cm 和網孔14x18cm: 網絲絲徑可以選擇：2.5mm,2.7mm,3.0mm,3.2mm，3.4mm; 2.5/3.5mm，2.7/3.7mm;

 網孔為16x21cm 和網孔18x22cm：網絲絲徑可以選擇：2.7mm,3.0mm，3.2mm,3.5mm，3.8mm.4.0mm；

四、石籠網箱外形尺寸可以選擇：長x寬x高 單位均為米

 長度為0.5 ---5米

 寬度為0.2——2米

 高度為0.1--2 米。  常見的規格是 2x1x1   4x1x1  2x1x0.5  4x1x0.5   外形尺寸均可以按照標準范圍內定做。

五、 擰花分為三擰和五擰，五擰花的擰花長度不低于5.5cm, 三擰花長度根據網孔大小，擰花長度成正比。

六、石籠網箱用途：

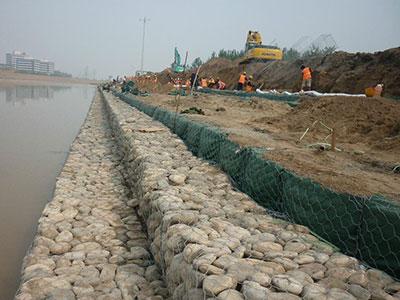

   河道治理、防洪治理、橋的加固、擋土墻、生態綠化。
